ЭЛЕКТРОМЕХАНИЧЕСКОЕ РЕЛЕ OMRON MK-S

Реле общего назначения с тестовой кнопкой и механическим индикатором

Реле общего назначения с тестовой кнопкой и механическим индикатором.

ОСОБЕННОСТИ:

Контакты DPDT, 3PDT

Предлагаются модели для монтажа на DIN-рейку с помощью монтажной колодки

Номинальный ток нагрузки 10 А

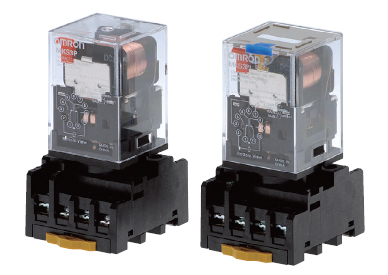

Реле OMRON MK-S

Type	Termi-nals	Contact form	Internal connections (See note 3.)	With mechanical indicator	With mechanical indicator and lockable test button	Coil ratings
Standard	Plug-in	DPDT	Standard	MKS2P	MKS2PI	AC/DC
		DPDT	Non-standard	MKS2P-2	MKS2PI-2
		3PDT	Standard	MKS3P	MKS3PI
			Non-Standard	MKS3P-2	MKS3PI-2
			Non-Standard	MKS3P-5	MKS3PI-5
LED Indicator (See note 2.)		DPDT	Standard	MKS2PN(1)	MKS2PIN(1)	AC/DC
		DPDT	Non-standard	MKS2PN(1)-2	MKS2PIN(1)-2
		3PDT	Standard	MKS3PN(1)	MKS3PIN(1)
			Non-Standard	MKS3PN(1)-2	MKS3PIN(1)-2
			Non-Standard	MKS3PN(1)-5	MKS3PIN(1)-5
Diode (See note 2.)		DPDT	Standard	MKS2P-D	MKS2PI-D	DC
		DPDT	Non-standard	MKS2P(1)-D-2	MKS2PI(1)-D-2
		3PDT	Standard	MKS3P(1)-D	MKS3PI(1)-D
			Non-Standard	MKS3P(1)-D-2	MKS3PI(1)-D-2
			Non-Standard	MKS3P(1)-D-5	MKS3PI(1)-D-5
LED Indicator and Diode		DPDT	Standard	MKS2PN-D	MKS2PIN-D	DC
		DPDT	Non-standard	MKS2PN-D-2	MKS2PIN-D-2
		3PDT	Standard	MKS3PN-D	MKS3PIN-D
			Non-Standard	MKS3PN-D-2	MKS3PIN-D-2
			Non-Standard	MKS3PN-D-5	MKS3PIN-D-5

Аксессуары для реле Омрон MK-S

Item	Type	Model
Track-mounted Socket	8-pin	PF083A-E
	11-pin	PF113A-E
	8-pin	PF083A-D
	11-pin	PF113A-D
Hold-down Clip (For PF083A-E and PF113A-E)		PFC-A1

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Технические данные OMRON MK-S (1 535 kb)
