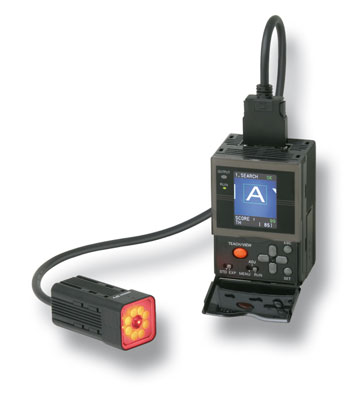

ДАТЧИК ИЗОБРАЖЕНИЯ OMRON ZFV
Научи и работай - Видеть легко!

ZFV - наглядное подтверждение того, что датчики изображения могут работать по принципу "обучи и работай". Переход к настройке параметров производится нажатием одной кнопки. Интеллектуальный, интуитивно понятный интерфейс позволяет конфигурировать датчик при помощи встроенного цветного дисплея. В режиме измерения на дисплее отображаются изображения и результаты измерения, благодаря чему обеспечивается оперативный визуальный контроль процесса измерения.


ОСОБЕННОСТИ:
Простота - интуитивно понятный интерфейс пользователя "научи и работай"
Наглядность - ЖК-дисплей для настройки и оперативного визуального контроля
Универсальность - до семи инструментов контроля объектов
Наращиваемость - добавление контроллеров для расширения функциональных возможностей
Функциональная гибкость - регулировка расстояния и рабочей зоны

СИСТЕМА ТЕХНИЧЕСКОГО ЗРЕНИЯ OMRON ZFV
КОМПЛЕКТ ДАТЧИК И УСИЛИТЕЛЬ

Type

NPN

PNP

Narrow View/Single Function

ZFV-R1010

ZFV-R1015

Narrow View/Standard

ZFV-R1020

ZFV-R1025

Wide View/Single Function

ZFV-R5010

ZFV-R5015

Wide View/Standard

ZFV-R5020

ZFV-R5025


ДАТЧИК

Appearance

Type

Working length

Sensing area

Model

Narrow View

34 to 49 mm (variable)

5 × 4.6 mm (H × V) to
9 × 8.3 mm (H × V)

ZFV-SR10

Wide View

38 to 194 mm (variable)

10 × 9.2 mm (H × V) to
50 × 46 mm (H × V)

ZFV-SR50


УСИЛИТЕЛЬ

Appearance

Type

Power supply

Output type

Model

Single Function

24 VDC ± 10%

NPN

ZFV-A10

PNP

ZFV-A15

Standard

NPN

ZFV-A20

PNP

ZFV-A25


АКСЕССУАРЫ
МОДУЛЬ ХРАНЕНИЯ ДАННЫХ

Appearance

Power supply

Output type

Model

24 VDC

NPN

ZS-DSU11

PNP

ZS-DSU41


МОДУЛЬ CONTROLLER LINK

Appearance

Model

ZS-XCN


КАБЕЛЬ ДЛЯ ДАТЧИКА

Cable length

Model

Quantity

3 m

ZFV-XC3BV2 (See note.)

1

8 m

ZFV-XC8BV2

1


АДАПТЕР ДЛЯ КРЕПЛЕНИЯ НА ПАНЕЛЬ

Appearance

Model

ZS-XPM1

First Unit

ZS-XPM2

Additional Units
(for expansion)


ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON ZFV
Технические данные OMRON ZFV (881 kb)
Руководство пользователя OMRON ZFV (2 943 kb)
Брошюра OMRON ZFV (2 873 kb)
Брошюра по системам технического зрения OMRON (2 568 kb)
