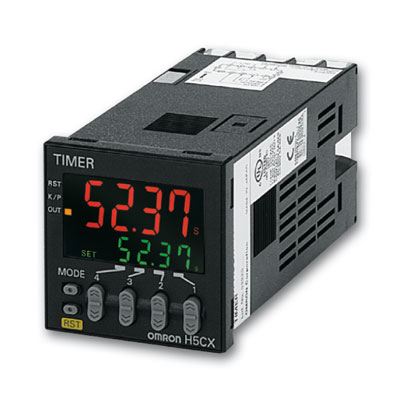

Таймер Omron H5CX

OMRON H5CX - стандартный цифровой таймер с самым широким на рынке набором функций

OMRON H5CX предлагает наиболее полную серию изделий на рынке. В результате обширных исследований потребительского спроса были созданы новые таймеры с рядом дополнительных возможностей, так необходимых пользователям.

ОСОБЕННОСТИ:

Высота 48 x Ширина 48 x Глубина от 64 до 100 мм

Два цвета отображения значений: красный или зеленый

Монтаж на панель или в монтажную колодку

10 переключаемых диапазонов времени: от 0.001 с до 9999 ч

Вход: NPN, PNP и контактный

ТАЙМЕР OMRON H5CX (новые модели)

Type	Time specifications	Operating modes	External connec- tions	Inputs	Outputs	Supply voltage	Models
H5CX-A	0.001 to 9.999 s 0.01 to 99.99 s 0.1 to 999.9 s 1 to 9999 s 1 s to 99 min 59 s 0.1 to 999.9 min 1 to 9999 min 1 min to 99 h 59 min 0.1 to 999.9 h 1 to 9999 h	Timer Mode A: Signal ON Delay I A-1: Signal ON Delay II A-2: Power ON Delay I A-3: Power ON Delay II b: Repeat cycle 1 b-1: Repeat cycle 2 d: Signal OFF Delay E: Interval F: Cumulative Z: ON/OFF-duty- adjustable flicker S: Stopwatch Twin Timer Mode toff: Flicker OFF Start 1 ton: Flicker ON Start 1 toff-1: Flicker OFF Start 2 ton-1: Flicker ON Start 2	Screw terminals	Signal, Reset, Gate (NPN/ PNP inputs)	Contact output (time-limit SPDT)	100 to 240 VAC	H5CX-A-N
					Contact output (time-limit SPDT)	12 to 24 VDC/ 24 VAC	H5CX-AD-N
					Transistor output (SPST)	100 to 240 VAC	H5CX-AS-N
					Transistor output (SPST)	12 to 24 VDC/ 24 VAC	H5CX-ASD-N
			11-pin socket		Contact output (time-limit SPDT)	100 to 240 VAC	H5CX-A11-N
					Contact output (time-limit SPDT)	12 to 24 VDC/ 24 VAC	H5CX-A11D-N
					Transistor output (SPST)	100 to 240 VAC	H5CX-A11S-N
					Transistor output (SPST)	12 to 24 VDC/ 24 VAC	H5CX-A11SD-N
H5CX-L			8-pin socket	Signal, Reset (NPN inputs)	Contact output (time-limit SPDT)	100 to 240 VAC	H5CX-L8-N
					Contact output (time-limit SPDT)	12 to 24 VDC/ 24 VAC	H5CX-L8D-N
					Transistor output (SPST)	100 to 240 VAC	H5CX-L8S-N
					Transistor output (SPST)	12 to 24 VDC/ 24 VAC	H5CX-L8SD-N
		Timer Mode A-2: Power ON Delay I b: Repeat cycle 1 E: Interval Z: ON/OFF-duty- adjustable flicker Twin Timer Mode toff: Flicker OFF Start 1 ton: Flicker ON Start 1		None	Contact output (time-limit SPDT + instantaneous SPDT) Models with instantaneous contact outputs	100 to 240 VAC	H5CX-L8E-N
				None		12 to 24 VDC/ 24 VAC	H5CX-L8ED-N
H5CX-B	0.01 to 9999.99 s 1 s to 99 h 59 min 59 s 0.1 to 99999.9 min 0.1 to 99999.9 h	A: Signal ON Delay I F-1: Cumulative	Screw terminals	Signal, Reset, Gate (NPN/ PNP inputs)	Transistor output (DPST)	12 to 24 VDC	H5CX-BWSD-N

Таймеры Омрон H5CX (старые модели)

Output type	Supply voltage	Models
		Standard type		Economy type
		Screw terminals	11-pin socket	8-pin socket
Contact output	100 to 240 VAC	H5CX-A	H5CX-A11	H5CX-L8
Contact output	12 to 24 VDC/24 VAC	H5CX-AD	H5CX-A11D	H5CX-L8D
Transistor output	100 to 240 VAC	H5CX-AS	H5CX-A11S	H5CX-L8S
Transistor output	12 to 24 VDC/24 VAC	H5CX-ASD	H5CX-A11SD	H5CX-L8SD

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON H5CX

Руководство пользователя OMRON H5CX (9 389 kb)

Брошюра OMRON H5CX (352 kb)

Технические данные (English) OMRON H5CX (4 174 kb)
