Omron E2E индуктивные датчики
|

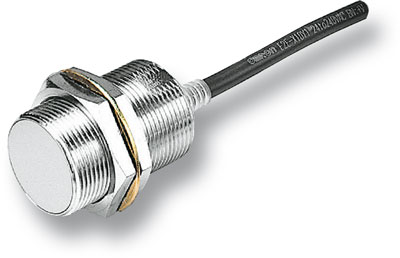

OMRON E2E - семейство маслостойких индуктивных датчиков
|
 |
OMRON E2E обладают подтвержденной
испытаниями устойчивостью к маслам, наиболее часто применяемым в
автомобильной промышленности, что гарантирует надежность и
длительный срок службы датчиков при их использовании на
автомобильных сборочных конвейерах.
|
| |
| ОСОБЕННОСТИ: |
|
Предусмотрены модели, рассчитанные на напряжение питания постоянного
тока, с трехпроводной и двухпроводной схемой подключения |
|
Стандартные размеры M8, M12, M18 и M30 |
|
Неизменно высокий уровень качества благодаря специальному
технологическому процессу производства |
|
IP67g (водонепроницаемость и маслостойкость) |
|
Широкая область применения благодаря модульной концепции |
|
|
|
ИНДУКТИВНЫЙ ДАТЧИК OMRON E2E |
|
Маслостойкие, DC 2-х проводные, модели с кабелем |
|
Appearance |
Sensing
distance |
Model |
|
NO |
NC |
|
 |
M8 |
2 mm |
E2E-X2D1-U |
E2E-X2D2-U |
|
M12 |
3 mm |
E2E-X3D1-U |
E2E-X3D2-U |
|
M18 |
7 mm |
E2E-X7D1-U |
E2E-X7D2-U |
|
M30 |
10 mm |
E2E-X10D1-U |
E2E-X10D2-U |
|
|
|
|
Higher Oil Resistance, DC 2-Wire, M12 Smartclick Pre-wired Models |
|
Appearance |
Sensing
distance |
Model |
|
NO |
NC |
|
|
M8 |
2 mm |
E2E-X2D1-M1TGJ-U |
E2E-X2D2-M1TGJ-U |
|
M12 |
3 mm |
E2E-X3D1-M1TGJ-U |
E2E-X3D2-M1TGJ-U |
|
M18 |
7 mm |
E2E-X7D1-M1TGJ-U |
E2E-X7D2-M1TGJ-U |
|
M30 |
10 mm |
E2E-X10D1-M1TGJ-U |
E2E-X10D2-M1TGJ-U |
|
|
|
|
DC 2-Wire, Pre-wired Models (Models with self-diagnostic function
are 3-wire.)
|
|
Self-diagnostic
output |
Appearance |
Sensing
distance |
Model |
|
NO |
NC |
|
Yes |
|
M12 |
3 mm |
E2E-X3D1S *1 |
--- |
|
M18 |
7 mm |
E2E-X7D1S *1 |
--- |
|
M30 |
10 mm |
E2E-X10D1S *1 |
--- |
|
 |
M12 |
8 mm |
E2E-X8MD1S *1 |
--- |
|
M18 |
14 mm |
E2E-X14MD1S *1 |
--- |
|
M30 |
20 mm |
E2E-X20MD1S *1 |
--- |
|
None |
|
M8 |
2 mm |
E2E-X2D1-N *2 *3 |
E2E-X2D2-N *3 |
|
M12 |
3 mm |
E2E-X3D1-N *1 *2 *3 |
E2E-X3D2-N *3 |
|
M18 |
7 mm |
E2E-X7D1-N *1 *2 *3 |
E2E-X7D2-N *3 |
|
M30 |
10 mm |
E2E-X10D1-N *1 *2 *3 |
E2E-X10D2-N |
|
|
M8 |
4 mm |
E2E-X4MD1 *2 *3 |
E2E-X4MD2 |
|
M12 |
8 mm |
E2E-X8MD1 *1 *2 *3 |
E2E-X8MD2 |
|
M18 |
14 mm |
E2E-X14MD1 *1 *2 *3 |
E2E-X14MD2 |
|
M30 |
20 mm |
E2E-X20MD1 *1 *2 *3 |
E2E-X20MD2 |
|
|
|
|
DC 2-Wire, Connector Models (Models with self-diagnostic function
are 3-wire.)
|
|
Con-
nector |
Self-
diag-
nostic
output |
Appearance |
Sensing
distance |
Model |
|
NO |
Applicable
connector
code *2 |
NC |
Applicable
connector
code *2 |
|
M12 |
Yes |
|
M12 |
3 mm |
E2E-X3D1S-M1 |
D |
--- |
--- |
|
M18 |
7 mm |
E2E-X7D1S-M1 |
D |
--- |
--- |
|
M30 |
10 mm |
E2E-X10D1S-M1 |
D |
--- |
--- |
|
|
M12 |
8 mm |
E2E-X8MD1S-M1 |
D |
--- |
--- |
|
M18 |
14 mm |
E2E-X14MD1S-M1 |
D |
--- |
--- |
|
M30 |
20 mm |
E2E-X20MD1S-M1 |
D |
--- |
--- |
|
None |
|
M8 |
2 mm |
E2E-X2D1-M1G |
A |
E2E-X2D2-M1G |
D |
|
M12 |
3 mm |
E2E-X3D1-M1G *1 |
A |
E2E-X3D2-M1G |
D |
|
M18 |
7 mm |
E2E-X7D1-M1G *1 |
A |
E2E-X7D2-M1G |
D |
|
M30 |
10 mm |
E2E-X10D1-M1G *1 |
A |
E2E-X10D2-M1G |
D |
|
|
M8 |
4 mm |
E2E-X4MD1-M1G |
A |
E2E-X4MD2-M1G |
D |
|
M12 |
8 mm |
E2E-X8MD1-M1G *1 |
A |
E2E-X8MD2-M1G |
D |
|
M18 |
14 mm |
E2E-X14MD1-M1G *1 |
A |
E2E-X14MD2-M1G |
D |
|
M30 |
20 mm |
E2E-X20MD1-M1G *1 |
A |
E2E-X20MD2-M1G |
D |
|
M8 |
|
M8 |
2 mm |
E2E-X2D1-M3G |
G |
E2E-X2D2-M3G |
G |
|
|
4 mm |
E2E-X4MD1-M3G |
G |
E2E-X4MD2-M3G |
G |
|
|
|
|
DC 2-Wire, Pre-wired Connector Models |
|
Appearance |
Sensing
distance |
Operate
Mode |
Model |
|
Polarity:
Yes |
Applicable
connector
code * |
Polarity:
None |
Applicable
connector
code * |
|
 |
M12 |
3 mm |
NO |
E2E-X3D1-M1GJ |
A |
E2E-X3D1-M1J-T |
B |
|
M18 |
7 mm |
E2E-X7D1-M1GJ |
A |
E2E-X7D1-M1J-T |
B |
|
M30 |
10 mm |
E2E-X10D1-M1GJ |
A |
E2E-X10D1-M1J-T |
B |
|
 |
M12 |
8 mm |
E2E-X8MD1-M1GJ |
A |
--- |
--- |
|
M18 |
14 mm |
E2E-X14MD1-M1GJ |
A |
--- |
--- |
|
M30 |
20 mm |
E2E-X20MD1-M1GJ |
A |
--- |
--- |
|
|
|
|
Models with conventional connector pin assignments are available as
well. |
|
Appearance |
Model |
|
NO |
Applicable connector
code * |
NC |
Applicable connector
code * |
|
|
M8 |
E2E-X2D1-M1 |
C |
E2E-X2D2-M1 |
D |
|
M12 |
E2E-X3D1-M1 |
C |
E2E-X3D2-M1 |
D |
|
M18 |
E2E-X7D1-M1 |
C |
E2E-X7D2-M1 |
D |
|
M30 |
E2E-X10D1-M1 |
C |
E2E-X10D2-M1 |
D |
|
|
M8 |
E2E-X4MD1-M1 |
C |
E2E-X4MD2-M1 |
D |
|
M12 |
E2E-X8MD1-M1 |
C |
E2E-X8MD2-M1 |
D |
|
M18 |
E2E-X14MD1-M1 |
C |
E2E-X14MD2-M1 |
D |
|
M30 |
E2E-X20MD1-M1 |
C |
E2E-X20MD2-M1 |
D |
|
|
|
|
DC 3-Wire, Pre-Wired Models |
|
Appearance |
Sensing
distance |
Model |
|
Output
configuration: NPN NO |
Output
configuration: PNP NO |
|
|
3 dia. |
0.6 mm |
E2E-CR6C1 |
E2E-CR6B1 |
|
4 dia. |
0.8 mm |
E2E-CR8C1 *1 *2 |
E2E-CR8B1 *2 |
|
M5 |
1 mm |
E2E-X1C1
*1 *2 |
E2E-X1B1
*2 |
|
5.4 dia. |
1 mm |
E2E-C1C1
*1 *2 |
E2E-C1B1 |
|
M8 |
1.5 mm |
E2E-X1R5E1 *1 *2 |
E2E-X1R5F1 *1 *2 |
|
M12 |
2 mm |
E2E-X2E1
*1 *2 *3 *4 |
E2E-X2F1
*1 *2 *3 |
|
M18 |
5 mm |
E2E-X5E1
*1 *2 *3 *4 |
E2E-X5F1
*1 *2 *3 |
|
M30 |
10 mm |
E2E-X10E1 *1 *2 *3 *4 |
E2E-X10F1 *2 |
|
|
M8 |
2 mm |
E2E-X2ME1 *2 |
E2E-X2MF1 *2 |
|
M12 |
5 mm |
E2E-X5ME1 *1 *2 *3 *4 |
E2E-X5MF1 *2 |
|
M18 |
10 mm |
E2E-X10ME1 *1 *2 *3 *4 |
E2E-X10MF1 *2 |
|
M30 |
18 mm |
E2E-X18ME1 *1 *2 *3 *4 |
E2E-X18MF1 *2 |
|
|
|
|
DC 3-Wire, Connector Models |
|
Connector |
Appearance |
Sensing
distance |
Model |
Applicable connector
code * |
|
Output
configuration:
NPN NO |
Output
configuration:
PNP NO |
|
M12 |
|
M8 |
1.5 mm |
E2E-X1R5E1-M1 |
E2E-X1R5F1-M1 |
B |
|
M12 |
2 mm |
E2E-X2E1-M1 |
E2E-X2F1-M1 |
B |
|
M18 |
5 mm |
E2E-X5E1-M1 |
E2E-X5F1-M1 |
B |
|
M30 |
10 mm |
E2E-X10E1-M1 |
E2E-X10F1-M1 |
B |
|
|
M8 |
2 mm |
E2E-X2ME1-M1 |
E2E-X2MF1-M1 |
B |
|
M12 |
5 mm |
E2E-X5ME1-M1 |
E2E-X5MF1-M1 |
B |
|
M18 |
10 mm |
E2E-X10ME1-M1 |
E2E-X10MF1-M1 |
B |
|
M30 |
18 mm |
E2E-X18ME1-M1 |
E2E-X18MF1-M1 |
B |
|
M8 |
|
M8 |
1.5 mm |
E2E-X1R5E1-M3 |
E2E-X1R5F1-M3 |
G |
|
|
2 mm |
E2E-X2ME1-M3 |
E2E-X2MF1-M3 |
G |
|
|
|
|
AC 2-Wire, Pre-wired Models |
|
Appearance |
Sensing distance |
Model |
|
NO |
NC |
|
|
M8 |
1.5 mm |
E2E-X1R5Y1 |
E2E-X1R5Y2 |
|
M12 |
2 mm |
E2E-X2Y1 *1 *2 |
E2E-X2Y2 |
|
M18 |
5 mm |
E2E-X5Y1 *1 *2 |
E2E-X5Y2 |
|
M30 |
10 mm |
E2E-X10Y1 *1 *2 |
E2E-X10Y2 |
|
|
M8 |
2 mm |
E2E-X2MY1 |
E2E-X2MY2 |
|
M12 |
5 mm |
E2E-X5MY1 *1 *2 |
E2E-X5MY2 |
|
M18 |
10 mm |
E2E-X10MY1 *1 |
E2E-X10MY2 |
|
M30 |
18 mm |
E2E-X18MY1 *1 |
E2E-X18MY2 |
|
|
|
|
AC 2-wire, Connector Models |
|
Connector |
Appearance |
Sensing
distance |
Model |
|
NO |
Applicable
connector
code * |
NC |
Applicable
connector
code * |
|
M12 |
|
M12 |
2 mm |
E2E-X2Y1-M1 |
E |
E2E-X2Y2-M1 |
F |
|
M18 |
5 mm |
E2E-X5Y1-M1 |
E |
E2E-X5Y2-M1 |
F |
|
M30 |
10 mm |
E2E-X10Y1-M1 |
E |
E2E-X10Y2-M1 |
F |
|
|
M12 |
5 mm |
E2E-X5MY1-M1 |
E |
E2E-X5MY2-M1 |
F |
|
M18 |
10 mm |
E2E-X10MY1-M1 |
E |
E2E-X10MY2-M1 |
F |
|
M30 |
18 mm |
E2E-X18MY1-M1 |
E |
E2E-X18MY2-M1 |
F |
|
|
|
|
AC/DC 2-Wire, Pre-wired Models |
|
Appearance |
Sensing
distance |
Operation mode |
Model |
|
|
M12 |
3 mm |
NO |
E2E-X3T1 |
|
M18 |
7 mm |
E2E-X7T1
* |
|
M30 |
10 mm |
E2E-X10T1 |
|
|
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON E2E |
|
