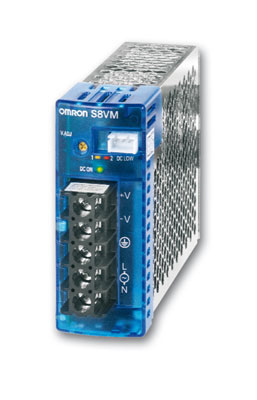

| ИСТОЧНИК ПИТАНИЯ OMRON
S8VM |
Серия компактных источников питания S8VM
|
 |
Все модели имеют одинаковую высоту, составляющую всего 84.5 мм.
Линейка моделей представлена в диапазоне до 1500Вт. Выходное
напряжение составляет 5 В, 12 В, 15 В или 24 В. В этой серии
существуют как стандартные модели, так и модели с 2 выходами тревоги
(действительно для моделей до 150Вт), один из которых используется
для сигнализации кратковременных сбоев в подаче 24В, а другой - для
сигнализации постепенного падения напряжения. В моделях на мощность
300/600/1500 Вт реализована функция защиты, срабатывающая при
возникновении недопустимого напряжения на выходе.
|
| |
| ОСОБЕННОСТИ: |
|
Широкий ряд моделей на выходные напряжения постоянного тока (5В,
12В, 15В и 24В) и мощности (от 15 до 1500Вт) |
|
Светодиодная индикация подачи напряжения |
|
Транзисторный выход и светодиодные индикаторы 1 и 2 для сигнализации
недостаточного напряжения или сбоя питания на выходе. |
|
Все модели, кроме 1500 Вт модели, могут
быть установлены на DIN рейку |
|
Стандарты EMI Класс B, UL Класс 1 отделение 2, SEMI-F47 (для 200 В~
входа) |
|
|
|
БЛОКИ ПИТАНИЯ OMRON S8VM |
|
Исполнение |
Номи-нальная мощ-ность |
Входное
напряжение |
Выходное
напряжение |
Выходной
ток |
Фронтальный монтаж |
Кронштейн для монтажа на DIN-рейку |
|
Стандартная модель |
С
сигнализацией пониженного напряжения |
Стандартная модель |
С
сигнализацией пониженного напряжения |
|
Отбор
тока |
Отдача
тока |
Отбор
тока |
Отдача
тока |
|
Бескор-пусное исполнение |
15 Вт
|
100...240 В~ |
5 В
|
3 A
|
S8VM-01505 |
--- |
--- |
S8VM-01505D |
--- |
--- |
|
12 В
|
1,3 A
|
S8VM-01512 |
--- |
--- |
S8VM-01512D |
--- |
--- |
|
15 В
|
1 A
|
S8VM-01515 |
--- |
--- |
S8VM-01515D |
--- |
--- |
|
24 В
|
0,65 A
|
S8VM-01524 |
--- |
--- |
S8VM-01524D |
--- |
--- |
|
30 Вт
|
5 В
|
6 A
|
S8VM-03005 |
--- |
--- |
S8VM-03005D |
--- |
--- |
|
12 В
|
2,5 A
|
S8VM-03012 |
--- |
--- |
S8VM-03012D |
--- |
--- |
|
15 В
|
2 A
|
S8VM-03015 |
--- |
--- |
S8VM-03015D |
--- |
--- |
|
24 В
|
1,3 A
|
S8VM-03024 |
--- |
--- |
S8VM-03024D |
--- |
--- |
|
50 Вт
|
5 В
|
10 A
|
S8VM-05005 |
--- |
--- |
S8VM-05005D |
--- |
--- |
|
12 В
|
4,3 A
|
S8VM-05012 |
--- |
--- |
S8VM-05012D |
--- |
--- |
|
15 В
|
3,5 A
|
S8VM-05015 |
--- |
--- |
S8VM-05015D |
--- |
--- |
|
24 В
|
2,2 A
|
S8VM-05024 |
--- |
--- |
S8VM-05024D |
--- |
--- |
|
100 Вт
|
5 В
|
20 A
|
S8VM-10005 |
--- |
--- |
S8VM-10005D |
--- |
--- |
|
12 В
|
8,5 A
|
S8VM-10012 |
--- |
--- |
S8VM-10012D |
--- |
--- |
|
15 В
|
7 A
|
S8VM-10015 |
--- |
--- |
S8VM-10015D |
--- |
--- |
|
24 В
|
4,5 A
|
S8VM-10024 |
--- |
--- |
S8VM-10024D |
--- |
--- |
|
150 Вт
|
5 В
|
27 A
|
S8VM-15005 (См. приме-чание 2.) |
--- |
--- |
S8VM-15005D (См. приме-чание 2.) |
--- |
--- |
|
12 В
|
12,5 A
|
S8VM-15012 |
--- |
--- |
S8VM-15012D |
--- |
--- |
|
15 В
|
10 A
|
S8VM-15015 |
--- |
--- |
S8VM-15015D |
--- |
--- |
|
24 В
|
6,5 A
|
S8VM-15024 |
--- |
--- |
S8VM-15024D |
--- |
--- |
|
Закрытая
модель |
15 Вт
|
100...240 В~ |
5 В
|
3 A
|
S8VM-01505C |
--- |
--- |
S8VM-01505CD |
--- |
--- |
|
12 В
|
1,3 A
|
S8VM-01512C |
--- |
--- |
S8VM-01512CD |
--- |
--- |
|
15 В
|
1 A
|
S8VM-01515C |
--- |
--- |
S8VM-01515CD |
--- |
--- |
|
24 В
|
0,65 A
|
S8VM-01524C |
S8VM-01524A (См. примечание 1.) |
S8VM-01524CD |
S8VM-01524AD (См. примечание 1.) |
|
30 Вт
|
5 В
|
6 A
|
S8VM-03005C |
--- |
--- |
S8VM-03005CD |
--- |
--- |
|
12 В
|
2,5 A
|
S8VM-03012C |
--- |
--- |
S8VM-03012CD |
--- |
--- |
|
15 В
|
2 A
|
S8VM-03015C |
--- |
--- |
S8VM-03015CD |
--- |
--- |
|
24 В
|
1,3 A
|
S8VM-03024C |
S8VM-03024A (См. примечание 1.) |
S8VM-03024CD |
S8VM-03024AD (См. примечание 1.) |
|
50 Вт
|
5 В
|
10 A
|
S8VM-05005C |
--- |
--- |
S8VM-05005CD |
--- |
--- |
|
12 В
|
4,3 A
|
S8VM-05012C |
--- |
--- |
S8VM-05012CD |
--- |
--- |
|
15 В
|
3,5 A
|
S8VM-05015C |
--- |
--- |
S8VM-05015CD |
--- |
--- |
|
24 В
|
2,2 A
|
S8VM-05024C |
S8VM-05024A |
S8VM-05024P |
S8VM-05024CD |
S8VM-05024AD |
S8VM-05024PD |
|
100 Вт
|
5 В
|
20 A
|
S8VM-10005C |
--- |
--- |
S8VM-10005CD |
--- |
--- |
|
12 В
|
8,5 A
|
S8VM-10012C |
--- |
--- |
S8VM-10012CD |
--- |
--- |
|
15 В
|
7 A
|
S8VM-10015C |
--- |
--- |
S8VM-10015CD |
--- |
--- |
|
24 В
|
4,5 A
|
S8VM-10024C |
S8VM-10024A |
S8VM-10024P |
S8VM-10024CD |
S8VM-10024AD |
S8VM-10024PD |
|
150 Вт
|
5 В
|
27 A
|
S8VM-15005C (См. приме-чание 2.) |
--- |
--- |
S8VM-15005CD (См. примечание 2.) |
--- |
--- |
|
12 В
|
12,5 A
|
S8VM-15012C |
--- |
--- |
S8VM-15012CD |
--- |
--- |
|
15 В
|
10 A
|
S8VM-15015C |
--- |
--- |
S8VM-15015CD |
--- |
--- |
|
24 В
|
6,5 A
|
S8VM-15024C |
S8VM-15024A |
S8VM-15024P |
S8VM-15024CD |
S8VM-15024AD |
S8VM-15024PD |
|
|
Аксессуары для монтажа |
|
Name |
Model |
|
Mounting Bracket A (bottom mounting for 15-, 30-, and 50-W
models) |
S82Y-VM10B |
|
Mounting Bracket B (bottom mounting for 100- and 150-W
models) |
S82Y-VM20B |
|
Mounting Bracket C (front mounting for 15-, 30-, 50-, 100-,
and 150-W models) |
S82Y-VM10F |
|
Mounting Bracket D (bottom mounting for 300-W models) |
S82Y-VM30B |
|
Mounting Bracket E (horizontal bottom mounting for 300-W
models) |
S82Y-VM30S |
|
Mounting Bracket F (front mounting for 300-W models) |
S82Y-VM30F |
|
Mounting Bracket G (DIN Rail mounting for 300-W models) |
S82Y-VM30D |
|
Mounting Bracket H (bottom mounting for 600-W models) |
S82Y-VM60B |
|
Mounting Bracket I (horizontal bottom mounting for 600-W
models) |
S82Y-VM60S |
|
Mounting Bracket J (front mounting for 600-W models) |
S82Y-VM60F |
|
Mounting Bracket K (DIN Rail mounting for 600-W models) |
S82Y-VM60D |
|
|
Опции |
|
Name |
Model |
|
Undervoltage Alarm Output Wiring Cable |
S82Y-VM10H |
|
Signal I/O Connector Terminals and Housing |
S82Y-VM30C |
|
Replacement Fan Unit for 300-W Models |
S82Y-VM30FAN |
|
Replacement Fan Unit for 600-W Models |
S82Y-VM60FAN |
|
Replacement Fan Unit for a 1,500-W Model |
S82Y-VM15FAN |
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON S8VM |
|
Брошюра OMRON S8VM (3
339 kb) |
|
Технические
данные OMRON S8VM (4 364 kb) |
|
