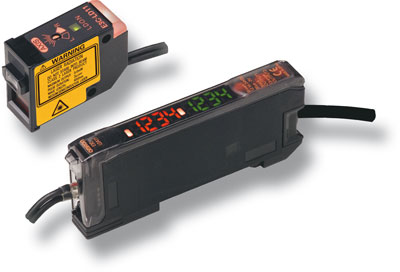

Omron E3C-LD фотодатчики

Прецизионный лазерный датчик

Высокоточные фотоэлектрические датчики этой серии состоят из отдельного усилителя и подсоединяемой к нему лазерной головки. Широкий выбор разнообразных лазерных головок позволяет достичь максимальной точности при определении положения и обнаружении объектов.

ОСОБЕННОСТИ:

Точность до 10 мкм

Простой монтаж благодаря возможности регулировки фокусной точки и оптической оси

Широкий выбор головок датчиков с различными формами лазерного луча

Стабильное обнаружение прозрачных объектов: из пластмассы, стекла и т.п.

Функциональность регулятора с очень простым подключением и функцией регулировки мощности

ФОТОДАТЧИК OMRON E3C-LDA

ГОЛОВКА ДАТЧИКА

Sensing method	Focus	Model number	Remarks
Diffuse reflective	Spot	E3C-LD11	Mounting a Beam Unit (sold separately) allows the use of line and area beams.
	Line	E3C-LD21	This model number is for the set consisting of the E39-P11 mounted to the E3C-LD11.
	Area	E3C-LD31	This model number is for the set consisting of the E39-P21 mounted to the E3C-LD11.
Coaxial retroreflective (with MSR)	Spot (variable)	E3C-LR11 (See note.)	Mounting a Beam Unit (sold separately) allows the use of line and area beams.
Coaxial retroreflective (with MSR)	Spot (2.0-mm fixed dia.)	E3C-LR12 (See note.)	---

УСИЛИТЕЛЬ С КАБЕЛЕМ

Item		Appearance	Functions	Model
Item		Appearance	Functions	NPN output	PNP output
Advanced models	Twin-output models		Area output, self-diagnosis, differential operation	E3C-LDA11	E3C-LDA41
	External-input models		Remote setting, counter, differential operation	E3C-LDA21	E3C-LDA51
	ATC function		ATC (Active Threshold Control)	E3C-LDA11AT	E3C-LDA41AT
	Analog output		Analog output	E3C-LDA11AN	E3C-LDA41AN

УСИЛИТЕЛЬ С КОННЕКТОРОМ

Item		Appearance	Functions	Model
				NPN output	PNP output
Advanced models	Twin-output models		Area output, self-diagnosis, differential operation	E3C-LDA6	E3C-LDA8
	External-input models		Remote setting, counter, differential operation	E3C-LDA7	E3C-LDA9
	ATC function		ATC (Active Threshold Control)	E3C-LDA6AT	E3C-LDA8AT

КОННЕКТОРЫ ДЛЯ УСИЛИТЕЛЕЙ

Item	Appearance	Cable length	No. of conductors	Model
Master Connector		2 m	4	E3X-CN21
Slave Connector		2 m	2	E3X-CN22

КОНСОЛЬ

Appearance	Model	Remarks
	E3X-MC11-SV2 (model number of set) (See notes 1 and 2.)	Mobile Console with Head, Cable, and AC adapter provided as accessories
	E3X-MC11-C1-S	Mobile Console
	E3X-MC11-H1	Head
	E39-Z12-1	Cable (1.5 m)

РЕФЛЕКТОРЫ

Type	Appearance	Model
Standard Effective area: 23 × 23 mm		E39-R12
Standard Effective area: 7 × 7 mm		E39-R13
Short-distance transparent detection Effective area: 23 × 23 mm		E39-R14
Sheet (cuttable) Effective area: 195 × 22 mm		E39-RS4
Sheet (cuttable) Effective area: 108 × 46 mm		E39-RS5

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON E3C-LDA

Технические данные OMRON E3C-LDA (1 222 kb)
