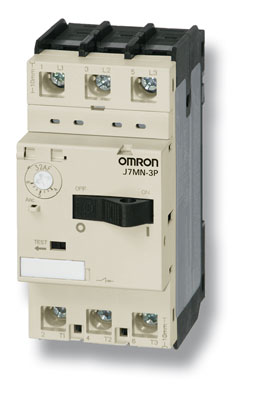

АВТОМАТЫ ЗАЩИТЫ ДВИГАТЕЛЕЙ OMRON J7MN

OMRON J7MN - серия автоматов защиты двигателя на токи от 0,11 до 100 A

Автоматы J7MN защищают двигатели от тепловой перегрузки и короткого замыкания. Имеются дополнительные вспомогательные контакты (стандартные и с индикацией положения). По отдельному заказу поставляются: расцепитель минимального напряжения и шунтовый расцепитель; изолированные корпуса для монтажа на основание или монтажа заподлицо; блокируемые поворотные ручки и 3-фазные блоки объединительных перемычек.

ОСОБЕННОСТИ:

Номинальные рабочие токи 12 A, 25 A, 50 A и 100 A

Коммутационная способность для всех версий: 50 кА/415 В

Компания Omron предлагает версии четырех различных размеров

Автоматы защиты двигателя могут крепиться винтами на основание или защелкиваться на DIN-рейке

Защита от соприкосновения с токоведущими частями

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ОМРОН J7MN ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕ

Rated Current In	Suitable for motors 3~400 V	Setting range Thermal Overload Release	Instantaneous Short Circuit Release	Short Circuit Breaking Capacity at 3~400 V	Type
A	kW	A	A	kA (Icu)
0.16	-	0.10 - 0.16	2.1	100	J7MN-3P-E16
0.25	0.06	0.16 – 0.25	3.3	100	J7MN-3P-E25
0.4	0.09	0.25 – 0.4	5.2	100	J7MN-3P-E4
0.63	0.18	0.4 - 0.63	8.2	100	J7MN-3P-E63
1	0.25	0.63 - 1	13	100	J7MN-3P-1
1.6	0.55	1 - 1.6	20.8	100	J7MN-3P-1E6
2.5	0.75	1.6 - 2.5	32.5	100	J7MN-3P-2E5
4	1.5	2.5 - 4	52	100	J7MN-3P-4
6	2.2	4 - 6	78	100	J7MN-3P-6
8	3	5 - 8	104	100	J7MN-3P-8
10	4	6 - 10	130	50	J7MN-3P-10
13	5.5	9 - 13	169	50	J7MN-3P-13
17	7.5	11 - 17	221	20	J7MN-3P-17
22	7.5	14 - 22	286	15	J7MN-3P-22
26	11	18 - 26	338	15	J7MN-3P-26
32	15	22 - 32	416	15	J7MN-3P-32
0.16	-	0.10 - 0.16	2.1	100	J7MN-3R-E16
0.25	0.06	0.16 - 0.25	3.3	100	J7MN-3R-E25
0.4	0.09	0.25 - 0.4	5.2	100	J7MN-3R-E4
0.63	0.18	0.4 - 0.63	8.2	100	J7MN-3R-E63
1	0.25	0.63 - 1	13	100	J7MN-3R-1
1.6	0.55	1 - 1.6	20.8	100	J7MN-3R-1E6
2.5	0.75	1.6 - 2.5	32.5	100	J7MN-3R-2E5
4	1.5	2.5 - 4	52	100	J7MN-3R-4
6	2.2	4 - 6	78	100	J7MN-3R-6
8	3	5 - 8	104	100	J7MN-3R-8
10	4	6 - 10	130	100	J7MN-3R-10
13	5.5	9 - 13	169	100	J7MN-3R-13
17	7.5	11 - 17	221	50	J7MN-3R-17
22	7.5	14 - 22	286	50	J7MN-3R-22
26	11	18 - 26	338	50	J7MN-3R-26
32	15	22 - 32	416	50	J7MN-3R-32
26	12.5	18 - 26	338	50	J7MN-6R-26
32	15	22 - 32	416	50	J7MN-6R-32
40	18.5	28 - 40	520	50	J7MN-6R-40
50	22	34 - 50	650	50	J7MN-6R-50
63	30	45 - 63	819	50	J7MN-6R-63
63	30	45 - 63	819	50	J7MN-9R-63
75	37	55 - 75	975	50	J7MN-9R-75
90	45	70 - 90	1170	50	J7MN-9R-90
100	-	80 - 100	1300	50	J7MN-9R-100

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON J7MN

Технические данные (English) OMRON J7MN (2 576 kb)

Дополнительные сведения (English) OMRON J7MN (256 kb)
