| ПРОГРАММИРУЕМЫЕ ТЕРМИНАЛЫ СЕРИИ
NS OMRON |

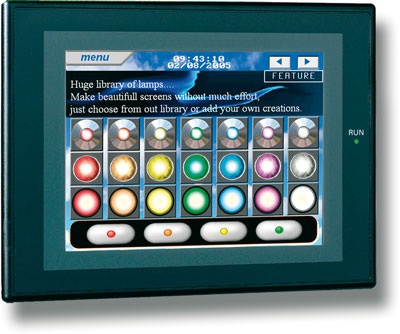

Панели оператора ОМРОН NS
|
 |
Усовершенствованные программируемые терминалы Omron новой серии NS
обеспечивают исключительно высокую вычислительную мощность и
расширенные функции передачи данных. Представленные в серии NS
терминалы с диагональю 5, 8, 10 и 12
дюймов предлагают отличное решение для любых задач.
Жидкокристаллические мониторы на 32.000 цветов имеют высокую яркость
и широкий угол обзора. Шрифты в формате Unicode обеспечивают удобную
многоязычную поддержку и отображение различных шрифтов на одной
экранной странице. Предусмотрено управление анимацией,
автоматической передачей данных и другими процессами с помощью
макропрограмм. Пользовательские программы и рабочие данные можно
передать на персональный компьютер по сети или с помощью карт памяти.
Объем встроенной памяти протоколов 1:N, NT-Link N:N и FINS
составляет 4 Мбайт и может быть увеличен с помощью набора микросхем
или карты памяти. Новая серия NS компании Omron поддерживает такие
функциональные возможности, как мощная встроенная функция обработки
данных и удобный интуитивно понятный программируемый интерфейс, что
позволяет создавать сложные операторские интерфейсы, которые раньше
создавались только с помощью мощного персонального компьютера.
Полная сетевая совместимость обеспечивает быстрый и эффективный
обмен данными на всех уровнях системы автоатизации производства.
|
| |
| ОСОБЕННОСТИ: |
|
Технология на тонкопленочных транзисторах TFT (NS10/12) или STN
(NS8) |
|
32.000 цветов, высокая яркость, большой угол обзора |
|
Набор символов Unicode |
|
Локальная передача данных по интерфейсу RS-232C |
|
Сетевое подключение по сети Ethernet или Controller Link |
|
Карта памяти для переноса программ и данных |
|
Хранение данных в файлах форматов RTF, CSV, TXT, BMP, JPEG |
|
Макросы для анимации и программирования |
|
Легкая плоская конструкция с защитой класса IP65 |
|
Вход для подключения видеокамеры |
|
Защита паролем |
|
Программирование с помощью программы разработки интерфейса
NS-Designer |
|
|
|
Панели оператора OMRON NS |
|
Model
name |
Specifications |
Model
number |
Standards |
|
Effective display
area |
Number
of dots |
Ethernet |
Case
color |
|
NS5-V2
(See note.) |
5.7-inch
STN monochrome |
320 × 240
dots |
No |
Ivory |
NS5-MQ10-V2 |
UC1, CE, N, L,
UL Type4 |
|
Black |
NS5-MQ10B-V2 |
|
Yes |
Ivory |
NS5-MQ11-V2 |
|
Black |
NS5-MQ11B-V2 |
|
5.7-inch
STN |
No |
Ivory |
NS5-SQ10-V2 |
|
Black |
NS5-SQ10B-V2 |
|
Yes |
Ivory |
NS5-SQ11-V2 |
|
Black |
NS5-SQ11B-V2 |
|
5.7-inch
TFT |
No |
Ivory |
NS5-TQ10-V2 |
|
Black |
NS5-TQ10B-V2 |
|
Yes |
Ivory |
NS5-TQ11-V2 |
|
Black |
NS5-TQ11B-V2 |
|
NS8-V2 |
8.4-inch
TFT |
640 × 480
dots |
No |
Ivory |
NS8-TV00-V2 |
UC1, CE, N,
L |
|
Black |
NS8-TV00B-V2 |
|
Yes |
Ivory |
NS8-TV01-V2 |
|
Black |
NS8-TV01B-V2 |
|
NS10-V2 |
10.4-inch
TFT |
640 × 480
dots |
No |
Ivory |
NS10-TV00-V2 |
|
Black |
NS10-TV00B-V2 |
|
Yes |
Ivory |
NS10-TV01-V2 |
|
Black |
NS10-TV01B-V2 |
|
NS12-V2 |
12.1-inch
TFT |
800 × 600
dots |
No |
Ivory |
NS12-TS00-V2 |
|
Black |
NS12-TS00B-V2 |
|
Yes |
Ivory |
NS12-TS01-V2 |
|
Black |
NS12-TS01B-V2 |
|
NS15-V2 |
15-inch
TFT |
1,024 × 768
dots |
Yes |
Silver |
NS15-TX01S-V2 |
CE |
|
NSH5-V2
(See note.)
Hand-held |
5.7-inch
STN |
320 × 240
dots |
No |
Black (Emergency stop
button: Red) |
NSH5-SQR10B-V2 |
UC, CE |
|
Black
(Stop button: Gray) |
NSH5-SQG10B-V2 |
|
|
|
|
NS-Runtime |
|
Product
name |
Specifications |
Media |
Model
number |
Standards |
|
NS-Runtime |
NS-Runtime Installer, PDF manual,
hardware key (See note.) |
1 license |
CD |
NS-NSRCL1 |
--- |
|
3 licenses |
NS-NSRCL3 |
|
10 licenses |
NS-NSRCL10 |
|
|
|
|
Системные требования |
|
Item |
Specifications |
|
OS |
Windows XP (Professional or Home Edition) |
|
CPU |
Celeron, 1
GHz |
|
Memory
size |
HDD: 50 MB min., RAM: 256 MB min., 512 MB recommended.
50 MB is required for the Runtime alone. (An additional 280
MB is required if CX-Server is not already installed.) |
|
|
|
|
Программирование |
|
Model
name |
Specifications |
Model
number |
Standards |
|
|
Number
of
licenses |
Media |
|
CX-One
FA Integrated
Tool Package
Ver. 2.[] |
The CX-One is an integrated
tool package that provides
programming and monitoring
software for OMRON PLCs
and components.
The CX-One runs on any of
the following operating systems:
OS: Windows 98 SE, Me, NT 4.0
(Service Pack 6a), 2000 (Service
Pack 3 or higher), XP, or Vista.
Note:
Windows 95 is not supported. |
1 license |
CD |
CXONE-AL01C-EV2 |
--- |
|
DVD |
CXONE-AL01D-EV2 |
|
3 licenses |
CD |
CXONE-AL03C-EV2 |
|
DVD |
CXONE-AL03D-EV2 |
|
10 licenses |
CD |
CXONE-AL10C-EV2 |
|
DVD |
CXONE-AL10D-EV2 |
|
30 licenses |
CD |
CXONE-AL30C-EV2 |
|
DVD |
CXONE-AL30D-EV2 |
|
50 licenses |
CD |
CXONE-AL50C-EV2 |
|
DVD |
CXONE-AL50D-EV2 |
|
The CX-Designer can also be ordered individually using the
following model number. |
|
|
CX-Designer
Ver.2.[] |
Screen Designer for NS Series
OS: Window 98 SE, Me, NT 4.0
(Service Pack 6a), 2000 (Service
Pack 3 or higher), XP or Vista.
The Ladder Monitor Software is
included with CX-Designer
version 2.[].
Note:
The Ladder Monitor Software is
used to monitor CS/CJ-series
PLC ladder programs from an
NS-series PT. A Memory Card
and Memory Card Adapter (both
sold separately) are required to
use the Ladder Monitor Software
with the NS8-V1, NS10-V1, or
NS12-V1, or with the NS8-V2,
NS10-V2, or NS12-V2 with
system program version 6.6 or
lower. |
1 license |
CD |
NS-CXDC1-V2 |
--- |
|
Cable (See
note.)
 |
Screen transfer cable for DOS/V
(CX-Designer ↔ PT) |
Length: 2 m |
XW2Z-S002 |
--- |
|
USB Host Cable (For a printer) |
Length: 5 m |
NS-US52 |
|
USB Host Cable (For a printer) |
Length: 2 m |
NS-US22 |
|
USB-Serial
Conversion Cable |
Length: 0.5
m |
CS1W-CIF31 |
N |
|
NSH5
Cables |
RS-422A cable
(loose wires + D-Sub 9-pin) |
Length: 10
m |
NSH5-422CW-10M |
--- |
|
RS-232C cable
(loose wires + D-Sub 9-pin) |
Length: 3 m |
NSH5-232CW-3M |
|
RS-232C cable
(loose wires + D-Sub 9-pin) |
Length: 10
m |
NSH5-232CW-10M |
|
UL-compliant
NSH5 Cable |
RS-422A cable (loose wires) |
Length: 10
m |
NSH5-422UL-10M |
CU |
|
RS-232C cable
(loose wires + relay cable) |
Length: 3 m |
NSH5-232UL-3M |
|
RS-232C cable
(loose wires + relay cable) |
Length: 10
m |
NSH5-232UL-10M |
|
PT-to-PLC
Connecting
Cable |
PT connection: 9 pins
PLC connection: 9 pins |
Length: 2 m |
XW2Z-200T |
--- |
|
Length: 5 m |
XW2Z-500T |
|
PT connection: 9 pins
PLC peripheral port |
Length: 2 m |
XW2Z-200T-2 |
|
Length: 5 m |
XW2Z-500T-2 |
|
NSH5
Removable
Box Cable |
RS-232C
Cable (connectors) |
Length: 3 m |
NSH5-232CN-3M |
|
Length: 10
m |
NSH5-232CN-10M |
|
NSH5
Removable
Box |
--- |
NSH5-AL001 |
|
NSH5
Wall-
mounting
Bracket |
--- |
NSH5-ATT02 |
|
NSH5
Visor |
--- |
NSH5-ATT01 |
|
|
|
|
Опции |
|
Model
name |
Specifications |
Model
number |
Standards |
|
Video
Input Unit
 |
Inputs: 4 channels
Signal type: NTSC/PAL |
NS-CA001 |
UC1, CE |
|
Input channels: 2 video
channels and 1 RGB channel *1
Signal type: NTSC/PAL |
NS-CA002 |
|
Special Cable for the
Console |
Cable
length: 2 m |
F150-VKP
(2 m) |
--- |
|
Cable
length: 5 m |
F150-VKP
(5 m) |
|
Controller Link
Interface
Unit
 |
For
Controller Link Communications |
NS-CLK21 |
UC1, CE |
|
RS-422A
Adapter
 |
Transmission distance: 500 m total length
Note:
Use this model when connecting PT
models without a V[] suffix.
Note:
PT models with the V[] suffix can
also be connected. |
NS-AL002 |
--- |
|
Transmission distance: 50 m total length
Note:
Only PT models with a suffix of V[] are
connectable.
Use the NS-AL002 to connect models
without a V[] suffix. |
CJ1W-CIF11 |
UC1, N, L,
CE |
|
Sheet/Cover
*2
 |
Anti-reflection Sheets
(5 surface sheets) |
NS12/10 |
NS12-KBA04 |
--- |
|
NS8 |
NS7-KBA04 |
|
NS5 |
NT30-KBA04 |
|
Protective Covers (5 pack)
(anti-reflection coating) |
NS12/10 |
NS12-KBA05 |
|
NS8 |
NS7-KBA05 |
|
NS5 |
NT31C-KBA05 |
|
Protective Covers
(5 covers included)
(Transparent) |
NS12/10 |
NS12-KBA05N |
|
NS8 |
NS7-KBA05N |
|
NS5 |
NT31C-KBA05N |
|
Attachment |
NT625C/631/631C Series to NS12/10 Series |
NS12-ATT01 |
|
NT625C/631/631C Series to NS12/NS10 Series
(Black) |
NS12-ATT01B |
|
NT610C Series to NS12/10 Series |
NS12-ATT02 |
|
NT620S/620C/600S Series to NS8 Series |
NS8-ATT01 |
|
NT600M/600G/610G/612G Series to NS8 Series |
NS8-ATT02 |
|
Memory
Card
 |
128MB |
HMC-EF183 |
L, N, CE |
|
256 MB |
HMC-EF283 |
CE |
|
512 MB |
HMC-EF583 |
|
Memory
Card Adapter |
--- |
HMC-AP001 |
|
Replacement battery |
Battery life: 5 years (at 25 ° C) |
CJ1W-BAT01 |
|
Bar Code
Reader |
CCD/Handy type barcode reader (RS-232C I/F) |
V520-RH21-6 |
--- |
|
|
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON NS |
|
Руководство по быстрому
запуску OMRON NS (English) (589 kb) |
|
Руководство по
программированию OMRON NS (English) (10 905 kb) |
|
Руководство по установке
OMRON NS (English) (8 428 kb) |
|
Техническая
документация OMRON NS (English) (1 587 kb) |
|
HOST CONNECTION MANUAL OMRON
NS (1 841 kb) |
|
MACRO REFERENCE OMRON NS (365 kb) |
|
