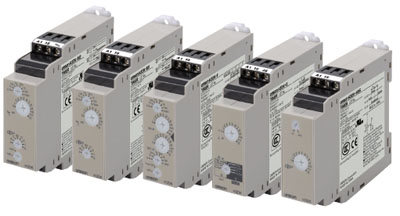

Таймер Omron H3DK
|
OMRON H3DK - ширина корпуса
22.5 мм
|
|
OMRON H3DE модельный ряд включает:
многодиапазонный многорежимный таймер H3DK-M/-S, двойной таймер
H3DK-F, таймеры H3DK-G с функцией
"звезда-треугольник", таймеры H3DK-H с
задержкой выключения питания.
|
|
ОСОБЕННОСТИ: |
Широкий диапазон питающего напряжения от 24 до 240 В постоянного или
переменного тока |
В каждом из четырех типов таймеров есть модель с напряжением питания
на 12 В постоянного тока |
Модели таймеров типа G (H3DK-G) включают
модели с напряжением питания 240-440 В переменного тока |
Наличие сертификатов |
|
Многодиапазонный многорежимный таймер Omron H3DK-M
и H3DK-S |
Напряжение питания |
Тип выхода |
8 режимов |
4 режима |
24 - 240
VAC/DC |
Contact output, DPDT (time-limit DPDT,
or time-limit SPDT + instantaneous SPDT)
Изменяется с помощью переключателя |
H3DK-M2
|
H3DK-S2
|
Contact output, SPDT (time-limit SPDT) |
H3DK-M1
|
H3DK-S1
|
12 VDC |
Contact output, DPDT (time-limit DPDT,
or time-limit SPDT + instantaneous SPDT)
Изменяется с помощью переключателя |
H3DK-M2A
|
H3DK-S2A
|
Contact output, SPDT (time-limit SPDT) |
H3DK-M1A
|
H3DK-S1A
|
|
|
Двойной таймер H3DK-F |
Режим работы |
Напряжение питания |
Тип выхода |
Модель |
Flicker OFF start/
flicker ON start |
24 - 240 VAC/DC |
Релейный выход: SPDT |
H3DK-F
|
12 VDC |
Релейный выход: SPDT |
H3DK-FA
|
|
|
Таймеры Omron H3DK-G с функцией
"звезда-треугольник" |
Режим работы |
Напряжение питания |
Тип выхода |
Модель |
Таймер «звезда-треугольник» |
24 - 240 VAC/DC |
Релейный выход
Delta circuit: SPDT, Star circuit: SPDT |
H3DK-G
|
12 VDC |
H3DK-GA
|
240 - 440 VAC |
H3DK-GE
|
|
|
Таймеры H3DK-H с задержкой выключения питания |
Режим работы |
Напряжение питания |
Тип выхода |
H3DK-H |
Серия S
(диапазон: 0.1 -
12 s) |
Серия L
диапазон: 1.0 - 120 s) |
Задержка выключения питания |
100 - 120 VAC |
Релейный выход: SPDT |
H3DK-HCS
|
H3DK-HCL
|
200 - 240 VAC |
Релейный выход: SPDT |
H3DK-HDS
|
H3DK-HDL
|
24 - 48 VAC/DC |
Релейный выход: SPDT |
H3DK-HBS
|
H3DK-HBL
|
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON H3DK |
Технические
данные (рус.) OMRON H3DK (3
654 kb) |
