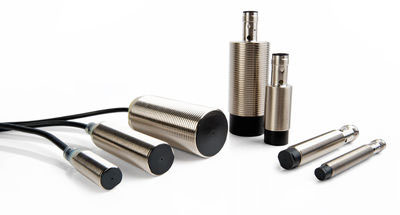

Индуктивный датчик Omron E2B
|
OMRON E2B - недорогой индуктивный датчик приближения в цилиндрическом корпусе
M8-M30 из латуни или нержавеющей стали
|
|
OMRON E2B - индуктивные датчики
ОМРОН сконструированы и испытаны в
расчете на длительный срок службы и изготавливаются с неизменно
стабильным качеством. Их модульная конструкция лежит в основе
непревзойденной функциональной гибкости семейства.
|
|
ОСОБЕННОСТИ: |
Датчики диаметром М8 из нержавеющей стали. Датчики
M12, M18 и M30
из латуни покрытой никелем. |
Яркий светодиодный индикатор |
Степень защиты
IP67 |
Устойчивость к вибрациям. Отвечает стандарту IEC 60947-5-2
(10 - 55 Гц) |
Модели с разъемом и кабелем |
Широкая область применения благодаря невысокой стоимости |
|
ИНДУКТИВНЫЙ ДАТЧИК OMRON E2B |
M8 |
Размер |
Дистанция срабатывания |
Подключение |
Корпус |
Тип выхода |
Состояние NO |
Состояние NC |
M8
(нержавеющая сталь)
*2 |
Одинарный |
Экранированный |
1.5 мм |
С кабелем |
Короткий |
PNP |
E2B-S08KS01-WP-B1 2M
|
E2B-S08KS01-WP-B2 2M
|
NPN |
E2B-S08KS01-WP-C1 2M
|
E2B-S08KS01-WP-C2 2M
|
Длинный |
PNP |
E2B-S08LS01-WP-B1 2M
|
E2B-S08LS01-WP-B2 2M
|
NPN |
E2B-S08LS01-WP-C1 2M
|
E2B-S08LS01-WP-C2 2M
|
M8
разъем
(3-pin) |
Короткий |
PNP |
E2B-S08KS01-MC-B1
|
E2B-S08KS01-MC-B2
|
NPN |
E2B-S08KS01-MC-C1
|
E2B-S08KS01-MC-C2
|
Длинный |
PNP |
E2B-S08LS01-MC-B1
|
E2B-S08LS01-MC-B2
|
NPN |
E2B-S08LS01-MC-C1
|
E2B-S08LS01-MC-C2
|
Неэкранированный |
2 мм |
С кабелем
|
Короткий |
PNP |
E2B-S08KN02-WP-B1 2M
|
E2B-S08KN02-WP-B2 2M
|
NPN |
E2B-S08KN02-WP-C1 2M
|
E2B-S08KN02-WP-C2 2M
|
Длинный |
PNP |
E2B-S08LN02-WP-B1 2M
|
E2B-S08LN02-WP-B2 2M
|
NPN |
E2B-S08LN02-WP-C1 2M
|
E2B-S08LN02-WP-C2 2M
|
M8
разъем
(3-pin) |
Короткий |
PNP |
E2B-S08KN02-MC-B1
|
E2B-S08KN02-MC-B2
|
NPN |
E2B-S08KN02-MC-C1
|
E2B-S08KN02-MC-C2
|
Длинный |
PNP |
E2B-S08LN02-MC-B1
|
E2B-S08LN02-MC-B2
|
NPN |
E2B-S08LN02-MC-C1
|
E2B-S08LN02-MC-C2
|
Двойной |
Экранированный |
2 мм |
С кабелем
|
Короткий |
PNP |
E2B-S08KS02-WP-B1 2M
|
E2B-S08KS02-WP-B2 2M
|
NPN |
E2B-S08KS02-WP-C1 2M
|
E2B-S08KS02-WP-C2 2M
|
Длинный |
PNP |
E2B-S08LS02-WP-B1 2M
|
E2B-S08LS02-WP-B2 2M
|
NPN |
E2B-S08LS02-WP-C1 2M
|
E2B-S08LS02-WP-C2 2M
|
M8
разъем
(3-pin) |
Короткий |
PNP |
E2B-S08KS02-MC-B1
|
E2B-S08KS02-MC-B2
|
NPN |
E2B-S08KS02-MC-C1
|
E2B-S08KS02-MC-C2
|
Длинный |
PNP |
E2B-S08LS02-MC-B1
|
E2B-S08LS02-MC-B2
|
NPN |
E2B-S08LS02-MC-C1
|
E2B-S08LS02-MC-C2
|
Неэкранированный |
4 мм |
С кабелем
|
Короткий |
PNP |
E2B-S08KN04-WP-B1 2M
|
E2B-S08KN04-WP-B2 2M
|
NPN |
E2B-S08KN04-WP-C1 2M
|
E2B-S08KN04-WP-C2 2M
|
Длинный |
PNP |
E2B-S08LN04-WP-B1 2M
|
E2B-S08LN04-WP-B2 2M
|
NPN |
E2B-S08LN04-WP-C1 2M
|
E2B-S08LN04-WP-C2 2M
|
M8
разъем
(3-pin) |
Короткий |
PNP |
E2B-S08KN04-MC-B1
|
E2B-S08KN04-MC-B2
|
NPN |
E2B-S08KN04-MC-C1
|
E2B-S08KN04-MC-C2
|
Длинный |
PNP |
E2B-S08LN04-MC-B1
|
E2B-S08LN04-MC-B2
|
NPN |
E2B-S08LN04-MC-C1
|
E2B-S08LN04-MC-C2
|
|
M12 |
Размер |
Дистанция срабатывания |
Подключение |
Размер |
Выход |
Состояние NO |
Состояние NC |
M12
(Латунь) |
Одинарный |
Экранированный |
2 мм |
С кабелем
|
Короткий |
PNP |
E2B-M12KS02-WP-B1 2M
|
E2B-M12KS02-WP-B2 2M
|
NPN |
E2B-M12KS02-WP-C1 2M
|
E2B-M12KS02-WP-C2 2M
|
Длинный |
PNP |
E2B-M12LS02-WP-B1 2M
|
E2B-M12LS02-WP-B2 2M
|
NPN |
E2B-M12LS02-WP-C1 2M
|
E2B-M12LS02-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M12KS02-M1-B1
|
E2B-M12KS02-M1-B2
|
NPN |
E2B-M12KS02-M1-C1
|
E2B-M12KS02-M1-C2
|
Длинный |
PNP |
E2B-M12LS02-M1-B1
|
E2B-M12LS02-M1-B2
|
NPN |
E2B-M12LS02-M1-C1
|
E2B-M12LS02-M1-C2
|
Неэкранированный |
5 мм |
С кабелем
|
Короткий |
PNP |
E2B-M12KN05-WP-B1 2M
|
E2B-M12KN05-WP-B2 2M
|
NPN |
E2B-M12KN05-WP-C1 2M
|
E2B-M12KN05-WP-C2 2M
|
Длинный |
PNP |
E2B-M12LN05-WP-B1 2M
|
E2B-M12LN05-WP-B2 2M
|
NPN |
E2B-M12LN05-WP-C1 2M
|
E2B-M12LN05-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M12KN05-M1-B1
|
E2B-M12KN05-M1-B2
|
NPN |
E2B-M12KN05-M1-C1
|
E2B-M12KN05-M1-C2
|
Длинный |
PNP |
E2B-M12LN05-M1-B1
|
E2B-M12LN05-M1-B2
|
NPN |
E2B-M12LN05-M1-C1
|
E2B-M12LN05-M1-C2
|
Двойной |
Экранированный
*2 |
4 мм |
С кабелем
|
Короткий |
PNP |
E2B-M12KS04-WP-B1 2M
|
E2B-M12KS04-WP-B2 2M
|
NPN |
E2B-M12KS04-WP-C1 2M
|
E2B-M12KS04-WP-C2 2M
|
Длинный |
PNP |
E2B-M12LS04-WP-B1 2M
|
E2B-M12LS04-WP-B2 2M
|
NPN |
E2B-M12LS04-WP-C1 2M
|
E2B-M12LS04-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M12KS04-M1-B1
|
E2B-M12KS04-M1-B2
|
NPN |
E2B-M12KS04-M1-C1
|
E2B-M12KS04-M1-C2
|
Длинный |
PNP |
E2B-M12LS04-M1-B1
|
E2B-M12LS04-M1-B2
|
NPN |
E2B-M12LS04-M1-C1
|
E2B-M12LS04-M1-C2
|
Неэкранированный |
8 мм |
С кабелем
|
Короткий |
PNP |
E2B-M12KN08-WP-B1 2M
|
E2B-M12KN08-WP-B2 2M
|
NPN |
E2B-M12KN08-WP-C1 2M
|
E2B-M12KN08-WP-C2 2M
|
Длинный |
PNP |
E2B-M12LN08-WP-B1 2M
|
E2B-M12LN08-WP-B2 2M
|
NPN |
E2B-M12LN08-WP-C1 2M
|
E2B-M12LN08-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M12KN08-M1-B1
|
E2B-M12KN08-M1-B2
|
NPN |
E2B-M12KN08-M1-C1
|
E2B-M12KN08-M1-C2
|
Длинный |
PNP |
E2B-M12LN08-M1-B1
|
E2B-M12LN08-M1-B2
|
NPN |
E2B-M12LN08-M1-C1
|
E2B-M12LN08-M1-C2
|
|
M18 |
Размер |
Дистанция срабатывания |
Подключение |
Корпус |
Тип выхода |
Состояние NO |
Состояние NC |
M18
(Латунь) |
Одинарный |
Экранированный |
5 мм |
С кабелем
|
Короткий |
PNP |
E2B-M18KS05-WP-B1 2M
|
E2B-M18KS05-WP-B2 2M
|
NPN |
E2B-M18KS05-WP-C1 2M
|
E2B-M18KS05-WP-C2 2M
|
Длинный |
PNP |
E2B-M18LS05-WP-B1 2M
|
E2B-M18LS05-WP-B2 2M
|
NPN |
E2B-M18LS05-WP-C1 2M
|
E2B-M18LS05-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M18KS05-M1-B1
|
E2B-M18KS05-M1-B2
|
NPN |
E2B-M18KS05-M1-C1
|
E2B-M18KS05-M1-C2
|
Длинный |
PNP |
E2B-M18LS05-M1-B1
|
E2B-M18LS05-M1-B2
|
NPN |
E2B-M18LS05-M1-C1
|
E2B-M18LS05-M1-C2
|
Неэкранированный |
10 мм |
С кабелем
|
Короткий |
PNP |
E2B-M18KN10-WP-B1 2M
|
E2B-M18KN10-WP-B2 2M
|
NPN |
E2B-M18KN10-WP-C1 2M
|
E2B-M18KN10-WP-C2 2M
|
Длинный |
PNP |
E2B-M18LN10-WP-B1 2M
|
E2B-M18LN10-WP-B2 2M
|
NPN |
E2B-M18LN10-WP-C1 2M
|
E2B-M18LN10-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M18KN10-M1-B1
|
E2B-M18KN10-M1-B2
|
NPN |
E2B-M18KN10-M1-C1
|
E2B-M18KN10-M1-C2
|
Длинный |
PNP |
E2B-M18LN10-M1-B1
|
E2B-M18LN10-M1-B2
|
NPN |
E2B-M18LN10-M1-C1
|
E2B-M18LN10-M1-C2
|
Двойной |
Экранированный |
8 мм |
С кабелем
|
Короткий |
PNP |
E2B-M18KS08-WP-B1 2M
|
E2B-M18KS08-WP-B2 2M
|
NPN |
E2B-M18KS08-WP-C1 2M
|
E2B-M18KS08-WP-C2 2M
|
Длинный |
PNP |
E2B-M18LS08-WP-B1 2M
|
E2B-M18LS08-WP-B2 2M
|
NPN |
E2B-M18LS08-WP-C1 2M
|
E2B-M18LS08-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M18KS08-M1-B1
|
E2B-M18KS08-M1-B2
|
NPN |
E2B-M18KS08-M1-C1
|
E2B-M18KS08-M1-C2
|
Длинный |
PNP |
E2B-M18LS08-M1-B1
|
E2B-M18LS08-M1-B2
|
NPN |
E2B-M18LS08-M1-C1
|
E2B-M18LS08-M1-C2
|
Неэкранированный |
16 мм |
С кабелем
|
Короткий |
PNP |
E2B-M18KN16-WP-B1 2M
|
E2B-M18KN16-WP-B2 2M
|
NPN |
E2B-M18KN16-WP-C1 2M
|
E2B-M18KN16-WP-C2 2M
|
Длинный |
PNP |
E2B-M18LN16-WP-B1 2M
|
E2B-M18LN16-WP-B2 2M
|
NPN |
E2B-M18LN16-WP-C1 2M
|
E2B-M18LN16-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M18KN16-M1-B1
|
E2B-M18KN16-M1-B2
|
NPN |
E2B-M18KN16-M1-C1
|
E2B-M18KN16-M1-C2
|
Длинный |
PNP |
E2B-M18LN16-M1-B1
|
E2B-M18LN16-M1-B2
|
NPN |
E2B-M18LN16-M1-C1
|
E2B-M18LN16-M1-C2
|
|
M30 |
Размер |
Дистанция срабатывания |
Подключение |
Размер |
Выход |
Состояние NO |
Состояние NC |
M30
(Латунь) |
Одинарный |
Экранированный |
10 мм |
С кабелем
|
Короткий |
PNP |
E2B-M30KS10-WP-B1 2M
|
E2B-M30KS10-WP-B2 2M
|
NPN |
E2B-M30KS10-WP-C1 2M
|
E2B-M30KS10-WP-C2 2M
|
Длинный |
PNP |
E2B-M30LS10-WP-B1 2M
|
E2B-M30LS10-WP-B2 2M
|
NPN |
E2B-M30LS10-WP-C1 2M
|
E2B-M30LS10-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M30KS10-M1-B1
|
E2B-M30KS10-M1-B2
|
NPN |
E2B-M30KS10-M1-C1
|
E2B-M30KS10-M1-C2
|
Длинный |
PNP |
E2B-M30LS10-M1-B1
|
E2B-M30LS10-M1-B2
|
NPN |
E2B-M30LS10-M1-C1
|
E2B-M30LS10-M1-C2
|
Неэкранированный |
20 мм |
С кабелем
|
Короткий |
PNP |
E2B-M30KN20-WP-B1 2M
|
E2B-M30KN20-WP-B2 2M
|
NPN |
E2B-M30KN20-WP-C1 2M
|
E2B-M30KN20-WP-C2 2M
|
Длинный |
PNP |
E2B-M30LN20-WP-B1 2M
|
E2B-M30LN20-WP-B2 2M
|
NPN |
E2B-M30LN20-WP-C1 2M
|
E2B-M30LN20-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M30KN20-M1-B1
|
E2B-M30KN20-M1-B2
|
NPN |
E2B-M30KN20-M1-C1
|
E2B-M30KN20-M1-C2
|
Длинный |
PNP |
E2B-M30LN20-M1-B1
|
E2B-M30LN20-M1-B2
|
NPN |
E2B-M30LN20-M1-C1
|
E2B-M30LN20-M1-C2
|
Двойной |
Экранированный
|
15 мм |
С кабелем
|
Короткий |
PNP |
E2B-M30KS15-WP-B1 2M
|
E2B-M30KS15-WP-B2 2M
|
NPN |
E2B-M30KS15-WP-C1 2M
|
E2B-M30KS15-WP-C2 2M
|
Длинный |
PNP |
E2B-M30LS15-WP-B1 2M
|
E2B-M30LS15-WP-B2 2M
|
NPN |
E2B-M30LS15-WP-C1 2M
|
E2B-M30LS15-WP-C2 2M
|
M12
Коннектор |
Короткий |
PNP |
E2B-M30KS15-M1-B1
|
E2B-M30KS15-M1-B2
|
NPN |
E2B-M30KS15-M1-C1
|
E2B-M30KS15-M1-C2
|
Длинный |
PNP |
E2B-M30LS15-M1-B1
|
E2B-M30LS15-M1-B2
|
NPN |
E2B-M30LS15-M1-C1
|
E2B-M30LS15-M1-C2
|
Неэкранированный |
30 мм |
С кабелем
|
Длинный |
PNP |
E2B-M30LN30-WP-B1 2M
|
E2B-M30LN30-WP-B2 2M
|
NPN |
E2B-M30LN30-WP-C1 2M
|
E2B-M30LN30-WP-C2 2M
|
M12
Коннектор |
Длинный |
PNP |
E2B-M30LN30-M1-B1
|
E2B-M30LN30-M1-B2
|
NPN |
E2B-M30LN30-M1-C1
|
E2B-M30LN30-M1-C2
|
|
Кабели для датчиков |
Размер |
Кабель |
Форма |
Кол-во жил |
Длина (м) |
Модель |
M8 (3-pin) |
PVC |
Прямой |
3 |
2 |
XS3F-B8PVC3S2M
|
5 |
XS3F-B8PVC3S5M
|
Угловой |
2 |
XS3F-B8PVC3A2M
|
5 |
XS3F-B8PVC3A5M
|
PVC упрочненный |
Прямой |
2 |
XS3F-M321-302-R
|
5 |
XS3F-M321-305-R
|
Угловой |
2 |
XS3F-M322-302-R
|
5 |
XS3F-M322-305-R
|
M12 (4-pin) |
PVC |
Прямой |
4 |
2 |
XS2F-B12PVC4S2M
|
5 |
XS2F-B12PVC4S5M
|
Угловой |
2 |
XS2F-B12PVC4A2M
|
5 |
XS2F-B12PVC4A5M
|
PVC упрочненный |
Прямой |
2 |
XS2F-D421-D80-F
|
5 |
XS2F-D421-G80-F
|
Угловой |
2 |
XS2F-D422-D80-F
|
5 |
XS2F-D422-G80-F
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON E2B |
Брошюра OMRON
E2B (English) (1 675 kb) |
Технические
данные OMRON E2B (English) (6 512 kb) |
