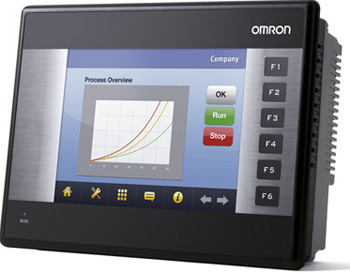

ПРОГРАММИРУЕМЫЕ ТЕРМИНАЛЫ СЕРИИ NQ OMRON
OMRON NQ – это новая серия недорогих и компактных панелей оператора с широкими функциональными возможностями!

Созданные специально для производственного оборудования небольшого и среднего размера, полноцветные сенсорные дисплеи серии NQ обладают полным набором функций операторского управления и контроля, позволяя в сжатые сроки создавать проекты интуитивно понятных и наглядных операторских интерфейсов. Предлагаемые в монохромном (синей тональности) и цветном исполнении, программируемые терминалы серии NQ обеспечивают яркое, четкое отображение графических объектов, кнопок, сообщений и графиков на современном, приятном для глаз сенсорном дисплее, снабженном несколькими дополнительными функциональными клавишами. Дисплеи программируемых терминалов серии NQ отличаются повышенной яркостью и высоким качеством изображений, а встроенные в панель USB-порты гарантируют простоту загрузки программ и обмена данными. Последовательные порты позволяют подключать панель ко многим ПЛК популярных серий и другим устройствам, таким как инверторы и регуляторы температуры.
Программное обеспечение терминалов NQ предоставляет множество инструментов, необходимых для создания эффективных и одновременно простых в использовании приложений. Помимо базовых функций операторского интерфейса, предусмотрены дополнительные кнопки, лампы, графические элементы и измерительные шкалы, в том числе объекты для протоколирования данных и построения графиков в реальном времени и в ретроспективе. Для построения графиков и сигнализации аварий могут использоваться как переменные (теги) внутренней памяти, так и внешние переменные из ПЛК. Многоязычные тексты как само собой разумеющаяся функция и такие полезные инструменты, как всплывающие окна и готовые шаблоны экранных форм, позволяют очень легко создавать хорошо организованные и гибкие в применении проекты визуализации и операторского интерфейса. Сама программа конфигурирования проста в использовании и не потребует много времени на освоение.


Панели оператора OMRON NQ3 и NQ5



NQ5

NQ3

Экран

Монохромный или цветной экран STN 5.7" CCFL

3,5 дюйма / 3,8 дюйма TFT Цветной, светодиодная подсветка

Разрешение

320x240 точек

320x240 точек

Количество цветов

256 (4096 для изображений) / 16

256 (32.000 для изображений) / 16

Объем памяти

8 Мб

8 Мб

Коммуникационные порты

2 x RS-232/RS-422A/RS-485, 1 x USB Host, 1 x USB Slave, 1 x опциональный порт

1 x RS-232/RS-422A/RS-485, 1 x USB Host, 1 x USB Slave, 1 x опциональный порт

Размеры в мм (ВxШxГ)

142x195x50

102x128x44.5


ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON NQ
Руководство пользователя OMRON NQ (English) (4 967 kb)
Брошюра OMRON NQ (рус.) (369 kb)
