Специалистами ООО НПФ ПРОМЭНЕРГОАВТОМАТИКА для
ООО “Севергазпром”,
крупнейшего на Европейском Севере страны предприятия газовой
отрасли России, одного из подразделений
ОАО "ГАЗПРОМ" разработана и введена в эксплуатацию
система автоматического управления (САУ) поддержания
заданного давления пропана на установке искусственного холода (УИХ).
В состав УИХ входят три аппарата воздушных
зигзагообразных (АВЗ), каждый из которых оснащён
асинхронным двигателем мощностью 90 кВт.
|

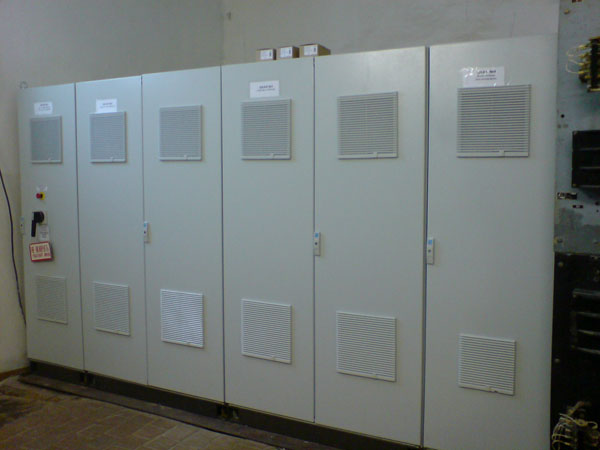

Шкафы управления САУ УИХ
|
Силовая часть системы автоматического управления состоит из
одного устройства плавного пуска SIEMENS
3RW30 и двух преобразователей частоты Control Techniques
модульного исполения. Оборудование располагается в 4-х напольных
шкафах фирмы Rittal. Для нормальной работы САУ в условиях
холодного климата (рабочий диапазон температур от -40 до +50
гард. С) шкафы оборудованы климат-контролем. |
|
|

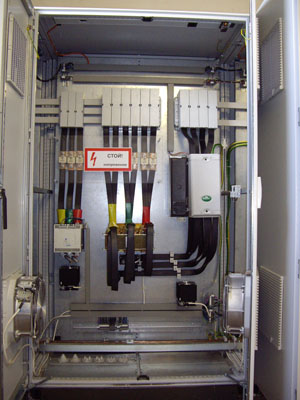

Выпрямитель и УПП |
Инверторы |
|

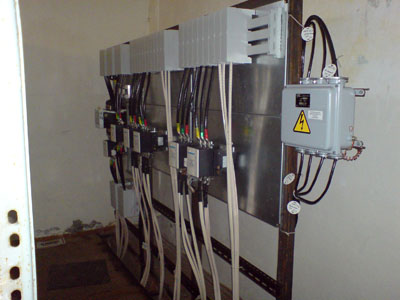

Система резервного
управления на базе контакторов
Schneider Electric |
Система резервного управления выполнена базе
контакторов Schneider
Electric. Данная система призвана обеспечить
бесперебойную работу УИХ, в случае отказа
преобразователя частоты или УПП. |
|
|
Сигнальная часть САУ выполнена на базе
оборудования фирмы OMRON. В основу системы
управления положен программируемый логический контроллер
CJ1M-CPU23.
В качестве интерфейса оператора используется
сенсорная панель оператора серии NS5-TQ00-V2 с
диагональю 5.7’ дюйма. |
|
|
|
|

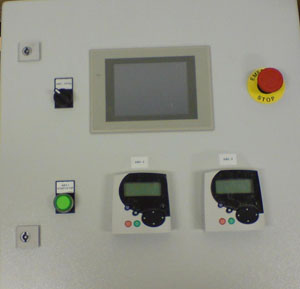

Удаленный пульт
управления для оператора САУ УИХ |
|
|
|
|
|
|
|
Экраны панели оператора САУ УИХ |
Работа САУ УИХ возможна в автоматическом, в дистанционном и в
ручном режимах. Автоматический режим САУ УИХ осуществляет
поддержание требуемого давления в пределах 10.7 – 11.3 атм. по
ПИД-закону. В дистанционном режиме скорость вращения каждого
вентилятора каждого АВЗ задается оператором. В ручном режиме
включение/выключение вентиляторов осуществляется при помощи
контакторов. Ручной режим существует в качестве аварийного на
случай выхода из строя преобразователей частоты или
устройства плавного пуска. |
